抗疫行动 | “深圳小汤山”医院荣获新冠肺炎应急救治设施设计一等奖

抗疫阻击战

蕾奥在行动

抗疫行动仍在进行,我们从不懈怠。


2020年10月,蕾奥规划与中国中元国际工程有限公司、中建科工集团有限公司参与设计的“深圳市第三人民医院二期工程应急院区项目”(即“深圳小汤山”医院)荣获中国勘察设计协会颁发的《行业勘察设计奖新冠肺炎应急救治设施设计奖一等奖》。

01

基本情况

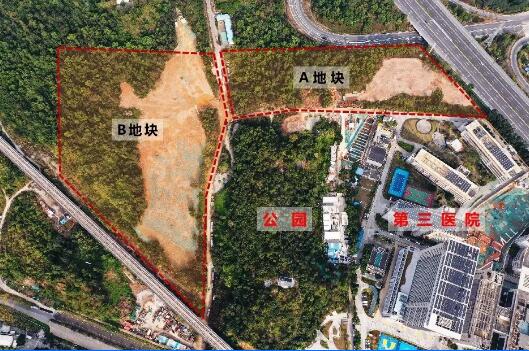

 “深圳小汤山”医院总占地8.9万平方米、分为A、B两个地块,其中B地块6.8万平方米,作为应急院区,历经20天艰苦卓绝的战斗,已建成1000床隔离病床;A地块为医学研究中心,目前仍在建设中。

项目由中建科工集团负责EPC总承包,中元国际、深圳蕾奥负责项目设计。深圳蕾奥主要承担项目的选址论证、总图规划、场平竖向、道路交通、市政管线、景观绿化等设计工作。

各参建单位紧密合作、克服各种巨大困难和条,应急医院按期建成,在疫情仍处于高发态势下,充分践行了“宁可备而不用、不可用而无备”的疫情应对策略,为深圳抗击疫情作出了应有的贡献。

02

项目难点

与武汉火神山医院、雷神山医院等其他类似医院的建设相比,本项目有以下不同的特点:

一是建设目标不同。本项目不仅要考虑20天建成1000床隔离病区、满足抗击疫情的紧迫需要,同时还需兼顾作为医学研究中心的中长期使用需求,在项目之初即需要统筹考虑各种不同需求。

二是选址条件不同。本项目有就近依托的大型医院,但地形复杂、基本无道路和市政衔接,需要开展大规模的场地平整、边坡处理、市政管网建设等基础工程,设计需要充分考虑施工工艺流程、降低场地及市政建设对总工期的不利影响。

三是环保要求高。需要统筹考虑项目与周边的防护间距、医院内部洁净分区布局、医院污染物对环境的污染和潜在风险。

03

设计特点

基于以上主要特点,设计主要采取了以下特殊的应对策略,满足项目功能、工期、环保等多重目标:


(一)、规划选址:永临结合、分步实施

B地块面积较大、位于第三医院主导风向的下风向,与周边的生活区可以通过现有公园、交通设施等保持充足的隔离间距,适宜建设应急院区,并可通过新增与外部交通市政接口,在基本不干扰第三医院正常运行的前提下独立施工建设、保障20天建成的工期目标。

A地块与第三医院现有院区毗邻,规划建设医学研究中心,可在B地块完工并移交后视疫情发展情况适时开工建设,不影响抗击疫情工作的正常安排。


(二)、总图布局:合理分区、有效运作

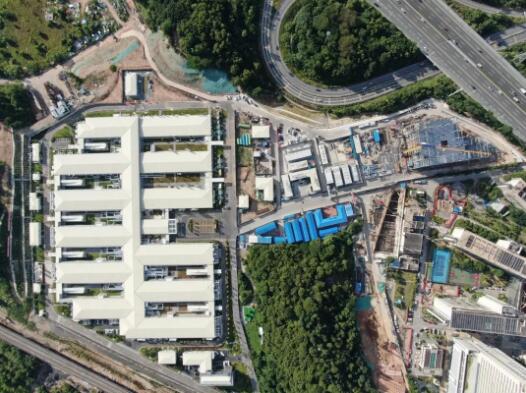

B地块作为应急院区,设置独立的出入口和市政配套设施,内部划分为污染区(隔离病区)、半污染区、洁净区等不同功能区,并设有病患转移、医护上岗、污物运输等各种独立的交通组织流线,满足传染病医院的建设标准,必要时可以独立运作、实现对传染病的有效防控。

A地块建成后,A、B地块与现有院区将连接成为一个整体,在日常情况下可以实现三区统一管理,充分共享第三医院的各项医疗资源、避免非疫情情况下应急院区的资源浪费,利于医院的长期良性运作。


(三)、场地平整:宁挖勿填、精细竖向

本项目场地复杂、自然地形高差超过20米,场平及土石方工程量较大、对工期形成极大制约。为节省工期、保障质量,B地块采取“宁挖勿填”的原则,A地块则适当提高场地标高、吸纳B地块的多余土方,通过精细化的竖向设计与第三医院现有院区、周边区域的良好联接。


(四)、环境保护:高标防控、安全可靠

给水采用一体化生活泵房变频供水,污染区和清洁区的给水管道分别设置,避免交叉污染的风险。污废水先经消毒池、化粪池、污水处理站消毒处理,达到相关标准后方可排入市政污水管网;污水管网、检查井采用防渗膜隔离;院区初期雨水收集并经消毒处理后排入污水管网。


(五)、景观氛围:简洁开敞、健康通风

整体方案选用易清洁,可消毒,利通风,净空气,快实施的乡土植物,如柚子树、白兰、红花羊蹄甲,营造轻松舒适、有助康复的景观氛围。

04

合作设计机制

特殊的项目需要特别的组织方式。项目启动之初,工务署设计中心、中建科工设计管理团队、中元国际、深圳蕾奥随即组成了“四位一体”的大设计团队,由设计中心邢云梁主任亲自统筹,设计中心王子佳部长、中建科工徐聪院长、中元国际徐海涛院长、深圳蕾奥邓军院长全程参与,对设计中遇到的各类技术问题和困难随时研究、即时决策。

稳定方案是设计工作全面展开的基础。1月31日,项目Day 1,在中建科工会议室,“四位一体”设计团队汇聚一堂,个别探讨、分组讨论、集体研究、流水线作业,至凌晨2:30左右,各项主要问题基本研究明确、方案稳定。

此种工作方式,贯穿了项目始终。项目在设计中与施工紧密配合、即时响应、快速决策,成为项目各项工作快速推进的坚定基石。蕾奥项目组成员时常凌晨一、两点就技术问题请示工务署设计中心领导,都能即刻得到回应,让项目组同志心生感慨、赞叹不已。

方案确定后,经过不到三天的奋战,蕾奥设计团队按计划完成了共七册的全套总图、市政、景观施工图文件。随即,蕾奥团队开始驻场服务,并根据施工需要和现场实际进展情况,随时讨论、调整和优化设计、解决各类技术问题,最大限度保障施工效率。无论是清晨还是深夜,只要施工有需要,前线成员随时召开多方电话会议、研究解决问题,后方同事随即按要求修改完善设计、流水作业。

疫情和春节让材料设备供应困难重重,蕾奥与中建科工的设计、生产、商务团队紧密合作,根据采购、运输、施工效率等方面的实际变化,在“四位一体”协调、决策机制的支持下,实时调整优化材料和施工工艺要求,有力推动了项目建设、保障了工程质量。

05

蕾奥人的故事

1月28日、大年初四的晚上,蕾奥交通市政院工程设计所所长张孟瑜接到中建科工的电话,询问是否愿意参加深圳“小汤山医院”设计建设。张孟瑜的老家是湖北省黄冈市红安县、是疫情仅次于武汉市的重灾区,他父母也正在老家居家隔离、自己却基本无能为力!也正因为如此,张孟瑜对于参战深圳“小汤山”没有片刻迟疑、当即代表深圳蕾奥表态愿意参战、保证完成任务!

放下电话,张孟瑜马上做了三件事情。首先是向交通市政院院长邓军汇报,邓军即刻向公司董事长王富海汇报,王富海董事长当即表态公司全力支持,在全公司选拔项目参战团队。邓军也是湖北人,其时正携家人在广州的亲友家中欢度春节。他没有丝毫迟疑,家里情况稍做安顿,在第二天、大年初五就独自一人驱车返回,坐镇指挥、全程参与设计工作。同日,在韶关老家陪伴父母的雷新财也提前结束假期、返回深圳,陪妻子第一次去东北丈母娘家过年的孔成轩,无法立即买到机票、坐上30多个小时的火车奔赴深圳;......一天之内,临时受命的蕾奥21名成员组成项目组并投入战斗。

张孟瑜做的第二件事情,就是开始通过各种渠道购买口罩;最终,在一周之后,通过层层关系、辗转从美国购到了两百多个不同型号的N95口罩,为项目组接下来的工作提供最基本的保障。在这种困难的情况下,邓军仍决定将其中一半的N95口罩捐赠给了湖北疫区一线的医院。

张孟瑜做的第三件事情,就是在第二天会同中建科工的同事赴第三医院现场调研、研究方案的同时,让太太将两个小朋友送到岳父母家中照看,将孩子隔离保护起来。张孟瑜的小儿子才两岁多,天真可爱、对父亲极为依赖;中间,张孟瑜曾开车过去给他们送了一次物品,后来太太转述说,孩子坐在窗户边、看到有车子开过就会喊“爸爸、爸爸”!

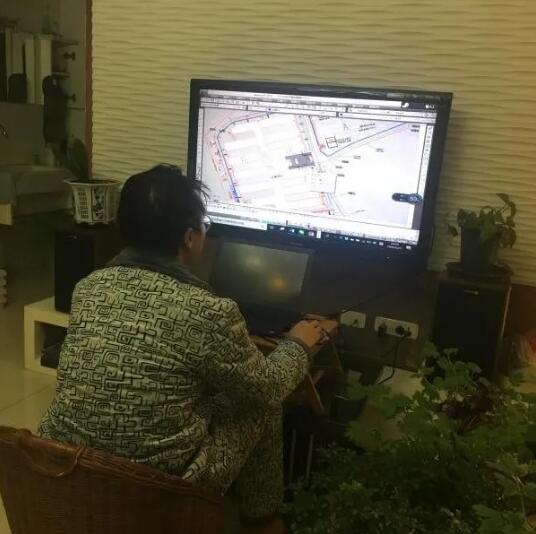

蕾奥项目组的另外一位年轻同事,张越、身在疫情风暴中心的武汉,在设计团队中主要负责更新和管理项目总图。总图“一张图”是指导设计和施工的核心,张越需要同时面对蕾奥、中元、科工设计团队数十人,在武汉的那种特殊的高压力环境下,通过远程办公,他几乎做到了24小时不间断响应、根据需要随时更新和解释总图,20余天的时间内、总图更新了13版,在项目中发挥了重要作用。

张越刚回武汉便碰上疫情爆发,封城那日,本着对自己、对他人负责的心态,他选择留守在武汉家中。春节期间,蕾奥临危受命,和许许多多同行一道投入到了深圳版小汤山医院的设计任务之中,而张越也随即在家开启了远程办公模式、持续投入项目战斗。为确保设计任务按时完成,张越和同事们连续通宵工作数日,有时候半夜困了,他就和同事打个语音电话,一边说话一边继续工作,相互鼓劲。疫情的发展给张越及家人的生活带来了巨大影响,从每日的揣揣不安,到逐渐接受现实,从平日里的一日三餐,到特殊时期的一日两餐,工作之余,张越和家人还得为应对生活物资的紧缺费尽心思。身为一名土生土长的武汉人,也身为一名新深圳人,张越很荣幸为深圳的防疫工作贡献自己的一份力量。

05

设计团队


项i目负责人:张孟瑜、邓军
总图规划专业:张孟瑜、邓军、张越
道路交通专业:张孟瑜、邓军、张越、李秀文、杨叶青
给排水专业:雷新财、王好峰、孔成轩、胡妮妮
电气专业:郭翔、宋鉴龙、陈永青、李榕东
景观专业:魏伟、赖继春、谢园、程冠华、陈文斌、何晓冰、陈植发、王霞、朱嘉伟
